Integrated wiring
公司2006年成立以来,综合布线就是公司的主营业务之一;在多年的项目经验中,寻找源头厂家,筛选了质优价廉的供应商,将优质工程提供给消费者。
机柜
交换机
网线+水晶头

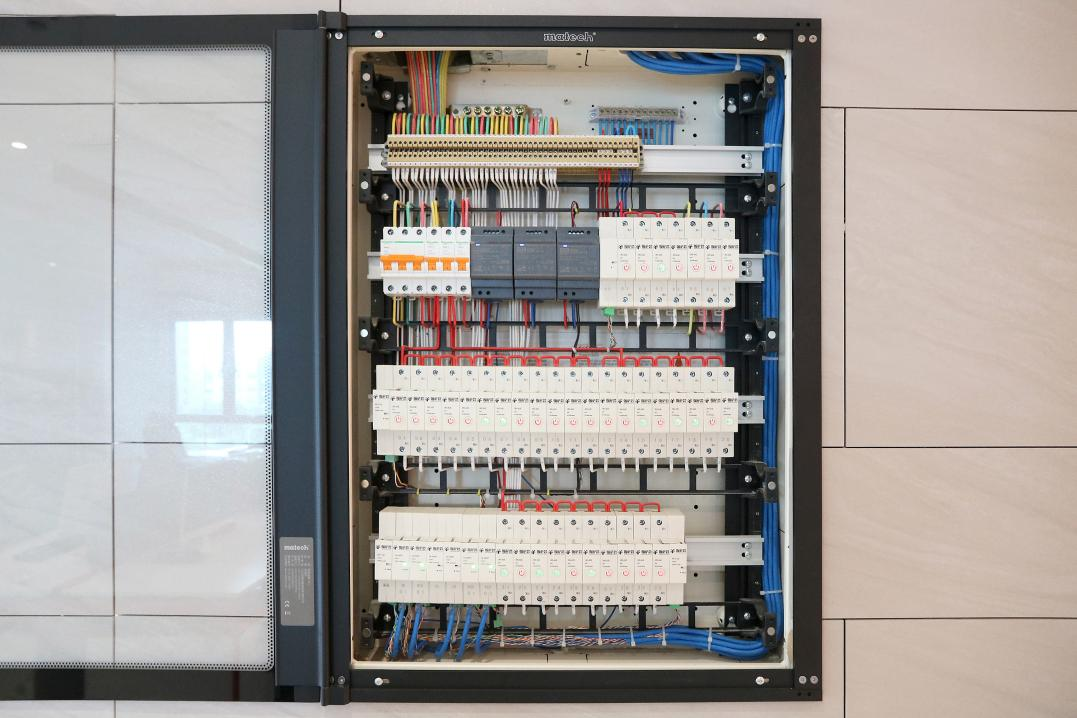

强弱电线缆不一起敷设
很多的数据机房或布线场合见过把强弱电线缆敷设在一起,然而在国标GB/T50311-2000标准中,有详细的规定描述。通讯线缆不同于电力电缆,当电力电缆产生电磁波会影响通信线缆的通讯性能,导致数据混乱等现象,从而不能正常的通讯。因此,我司将强弱电线缆分开敷设。

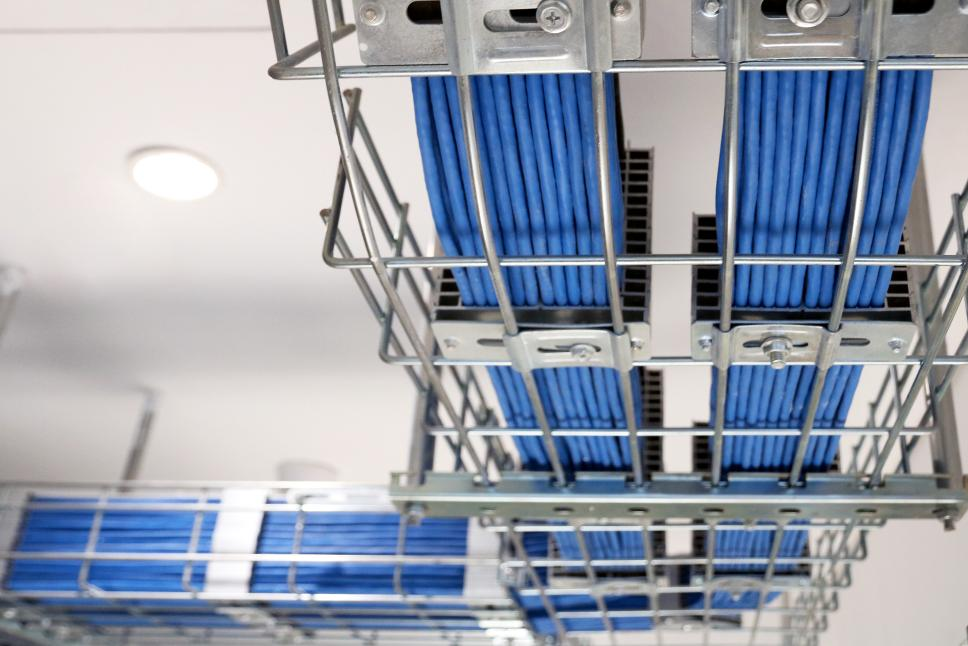

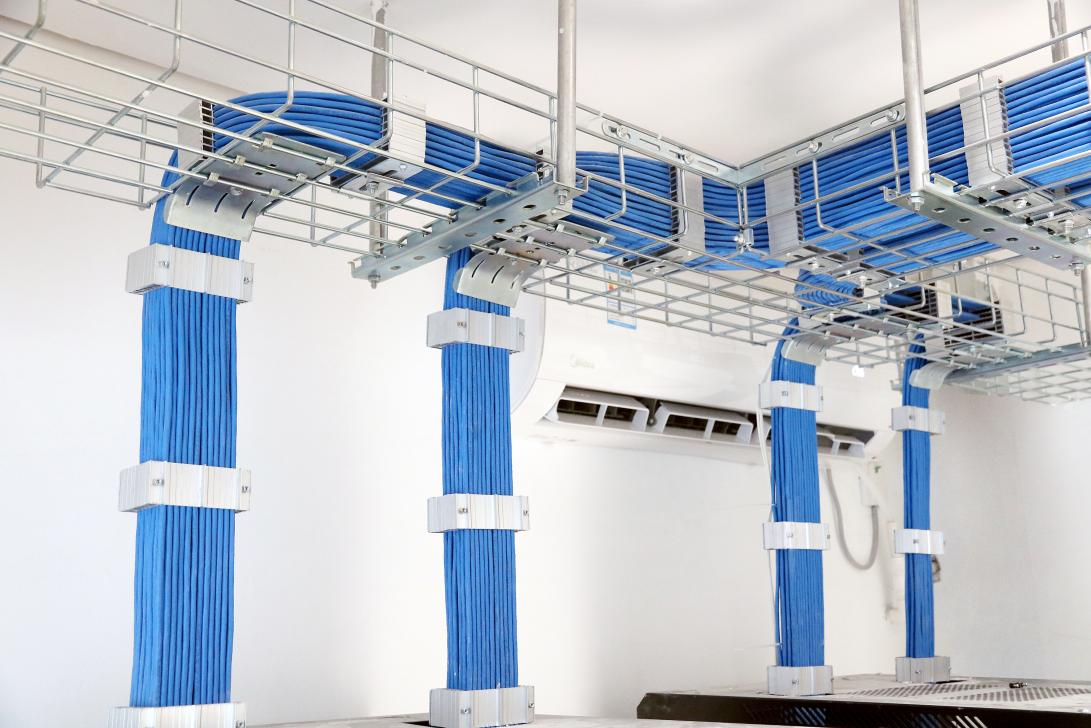

成束的线缆不过紧的扎在一起
规范整洁的线缆敷设可增加机房及水平区美观度,使整个系统看上去更漂亮,但通信线缆线芯一般比较细,多股线缆一起敷设时,如果过紧的扎在一起,容易产生串扰,这对线缆本身来说,得不偿失。另外,长时间过紧扎线,极容易造成线缆外护套的破裂。

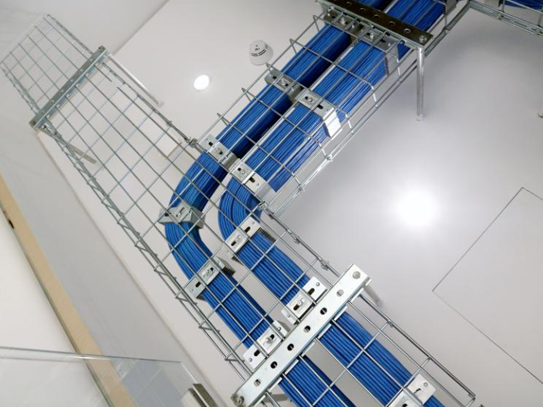

线缆不过度弯曲半径
在综合布线施工中,由于过线槽的空间有限,过度弯曲半径是很容易发生的,然而对双绞线的折弯度是有严格要求的。线缆的弯曲半径不得超过线缆本身线径的8倍的弯曲半径。过度的后果就是线缆性能下降,随着时间的推移,长时间的过度弯曲,会破坏线缆的电气性能。对于保护线缆的外护套层来说,虽然外观在短期内体现不出来,但由于气候、温度等客观现象变化,会使外护套的寿命大大缩短,而影响线缆的使用年限等。
机柜不留下太多的线缆备用冗余
在布线管理间,打完线后的机柜非常整洁,线缆也横平竖直,但打开机柜下的地板,看见有太多的线缆没有剪断,全部预留在下边,太多的线缆备用冗余堆在一起,不仅仅影响了布线的美观,受到温度的影响,线缆通信性能亦会大大的下降。避免这种施工现象的发生最有效的方法是:
·在机房设计初期,勘察现场确定机柜位置,确保机柜在以后使用中不改动。做好规划。
·施工时,在敷设线缆不要留太长的线缆,满足实际需求即可。
·设备安装时,把多余的线缆剪掉,不必预留太长的冗余。
轻拉轻放,不硬拉
首先,通过多种工具,如线缆聚合、线缆扎带、线缆管理器等,将线缆成捆理好,一般以12/24根为一组,注意处理好线缆自然的扭绞。其次,穿线放线,采用前拉后送、多人保护、轻拉轻放的原则,使用适合的抗拉力,保证线缆勿破皮、勿打结、勿扭绞。穿管时,需要关注的点是填充率小于40%,超过两个直角弯管需要增加接续盒,便于穿线。整个过程做到轻拉轻放,不硬拉。

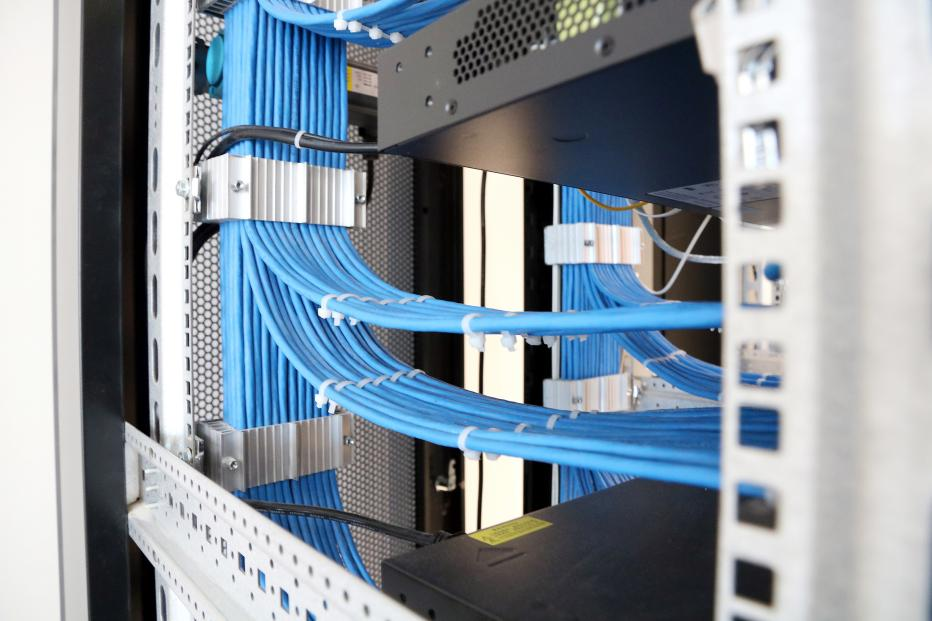

前理线追求完美,便于维护查找
前理线主要是跳线管理,跳线管理分为配线架侧跳线整理和设备侧跳线整理。关键点是跳线弯曲弧度一致、标签清洁容易识别。 另外,跳线管理可以配合机架、水平理线架和垂直理线架等理线设备管理。一般来讲,平面配线架需要配合水平理线架,角型配线架不需要水平理线架,但需要垂直理线架配合。
管道预埋
线缆铺设
机柜安装

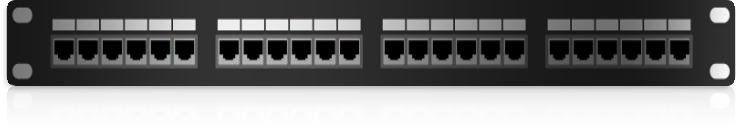

端口标签
线缆测试
